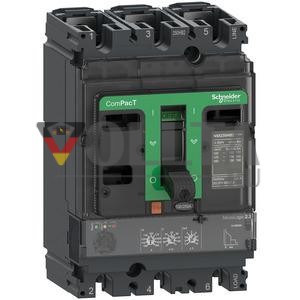

Этот ComPacT NSX250N представляет собой полноценный 3P 3d фиксированный автоматический выключатель, разработанный для оптимизации пространства и отключающей способности. Это оптимальный выбор для всех стандартных и специальных применений. Отключающая способность (Icu) составляет 50 кА rms при 415 В переменного тока 50/60 Гц. Рабочее напряжение составляет 690 В переменного тока 50/60 Гц. Это изделие оснащено электронным расцепителем MicroLogic 2.2, рассчитанным на 250 А. Расцепитель MicroLogic 2.2 предлагает настраиваемые функции длительной и кратковременной защиты, а также фиксированную мгновенную защиту. Эта 3-полюсная версия (105 мм x 161 мм x 86 мм) поставляется с широким спектром дополнительных функций и аксессуаров. Он соответствует международным стандартам (IEC 60947), CCC, EAC и морским спецификациям. ComPacT NSX250N является частью архитектуры EcoStruxure Power от Schneider Electric.
| Свойство | Значение |
| Номинальный непрерывный ток Iu: | 250,0 А |
| Тип соединения главной цепи: | Винтовое соединение |
| Количество полюсов: | 3,0 |
| Вспомогательный нормально открытый контакт: | 0,0 |
| Вспомогательный нормально закрытый контакт: | 0,0 |
| Конструкция устройства: | Встроенное устройство, технология стационарной установки |
| Расположение соединения для главной цепи: | спереди |
| Степень защиты (IP): | IP30 |
| Уставка тока расцепителя перегрузки: | 90,0–250,0 А |
| Диапазон уставок расцепителя короткого замыкания с кратковременной задержкой: | 135,0–2500,0 А |
| Диапазон уставок расцепителя короткого замыкания без задержки: | 3000,0 А |
| Номинальное напряжение: | 690,0 В |
| Icu при 400 В: | 50,0 кА |
| Подходит для монтажа на DIN-рейку: | нет |
| Конструкция исполнительного элемента: | рычаг переключения |
| Встроенная защита от замыкания на землю: | нет |
| Встроенный привод двигателя: | нет |
| Дополнительный привод двигателя: | да |
| С детектором отключения: | нет |
| Количество вспомогательные контакты как переключающие контакты: | 0.0 |
| Полное устройство с защитным блоком: | да |
| Монтаж на DIN-рейку опционально: | нет |
