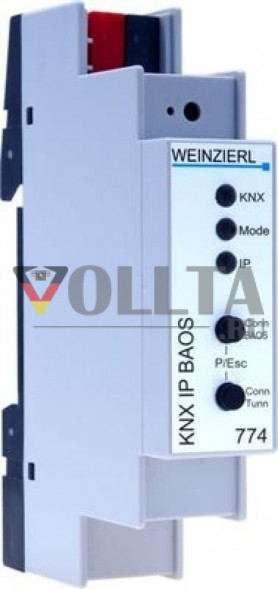

Weinzierl 5263 KNX IP BAOS 774 интерфейс

Общая информация

KNX IP BAOS 774 — интерфейсный объектный сервер для интеграции систем KNX с IP-сетями. Устройство поддерживает до 1000 точек данных и обеспечивает обмен данными по протоколу KNXnet/IP Tunneling.

Производитель: Weinzierl

Назначение и функциональность

KNX IP BAOS 774 предназначен для:

• подключения KNX-систем к IP-сетям;
• программирования и диагностики KNX-устройств через ETS;
• интеграции KNX с внешними системами управления и визуализации (SCADA, BMS, IoT).

Устройство работает как:

• KNXnet/IP-интерфейс (уровень телеграмм);
• объектный сервер KNX BAOS (уровень точек данных / прикладной уровень KNX).

Поддерживаемые протоколы и интерфейсы

• KNXnet/IP Tunneling
• KNX BAOS Binary Protocol V2.0
• KNX BAOS Web Services (JSON)
• Ethernet (IP, LAN)

Сетевые настройки

Подключение осуществляется через стандартный интерфейс локальной сети (Ethernet).
Назначение IP-адреса возможно следующими способами:

• через DHCP-сервер;
• автоматическая IP-настройка;
• ручная настройка через ETS.

Питание и индикация

• Питание осуществляется непосредственно от шины KNX, дополнительный источник питания не требуется.
• Светодиодные индикаторы на передней панели отображают:
  • состояние сетевого соединения;
  • трафик KNX-телеграмм;
  • ошибки связи в IP-сети и на шине KNX.
• Кнопка на корпусе позволяет визуализировать состояние активных туннельных соединений.

Ключевые преимущества

• До 1000 точек данных
• Поддержка ETS и сторонних IP-систем
• Совместимость с KNX BAOS (Binary и Web Services)
• Питание от шины KNX
• Компактное решение для профессиональных KNX-инсталляций
